多旋翼单相机倾斜摄影方案

发布日期:2017-05-28  来源:伯镭科技我要投稿我要评论
倾斜摄影是目前地理信息采集的重要手段,通过无人机搭载高像素可见光相机并配合自动飞行任务,可以完成三维建模所需数据的采集工作。然而,目前市面上主流的倾斜摄影方案多以五相机、双相机方案为主,这样的设备往往价格昂贵,并且需要大型无人机作为搭载平台方可执行任务,便携性,易用性以及成本上都不是一般单位可以承受的。为此,上海伯镭智能科技有限公司(以下简称伯镭)推出“单相机双拼航线飞行”的方法,来完成倾斜摄影服务。

相对多相机倾斜摄影有以下优点:

1)传统的五相机倾斜摄影方案通常相机模块价格都比较昂贵,动则十万甚至需要更高的投入,另外要求搭载五相机镜头的多旋翼无人机有很好的稳定性和续航能力,所以整个航飞的硬件成本相当的高。伯镭研发的四旋翼无人机搭载单相机的倾斜摄影方案成本较低,只有五相机方案的十分之一,大大减少了航飞成本。

2)此外伯镭基于大疆核心组件研发的M3四旋翼无人机搭载单相机单块电池有效作业时间可达到30分钟,工作效率不输于五相机的方案。

此次伯镭成功利用M3搭载单个高像素的相机完成了三平方公里的港口码头货运中心的倾斜摄影项目,整个项目用时较短,工程师轻松完成了外业数据的采集工作。

具体的操作流程如下:

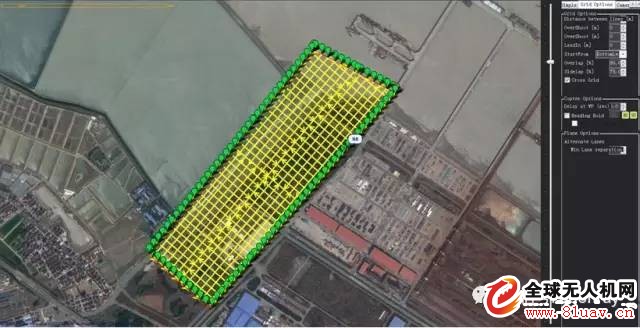

航线规划:通过伯镭的地面站规划软件Captain,对需要巡检的区域进行地图下载、定位、航线规划,并且根据传感器镜头的焦段、飞行高度以及项目要求,设置相应的重叠度参数

 多旋翼单相机倾斜摄影方案

图示:地面站

外业采集数据:完成好航线规划后,将飞机和地面站取得有效通讯,并避开可能有的干扰信号。起飞后根据预设的航线飞行,同时时刻关注地面监视器反馈的飞机飞行状态,保证航飞的准确性。

多旋翼单相机倾斜摄影方案

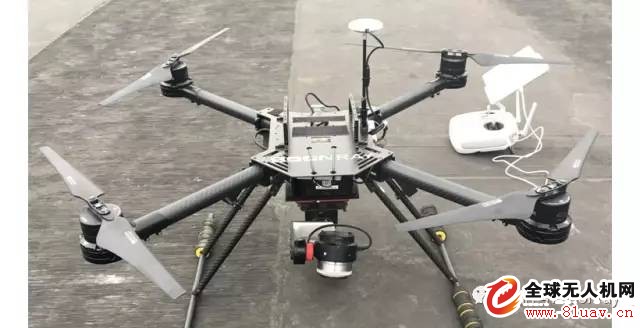

伯镭M3四旋翼无人机搭载单镜头
